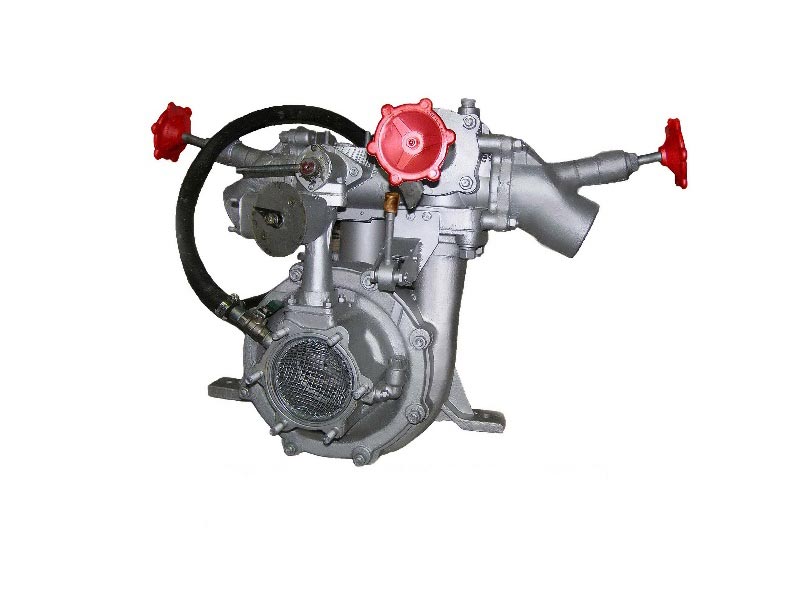

Насос пожарный ПН-40УВ-01

Насос пожарный ПН-40УВ-01

Насос центробежный пожарный (нормального давления) серии ПН-40УВ предназначен для подачи воды и водных растворов пенообразователей температурой до 303 К (30 С) с водородным показателем РН от 7 до 10,5 плотностью до 1100 кг?м-3 и массовой концентрацией твёрдых частиц до 0,5% при их максимальном размере 3 мм.

В своем составе имеет вакуумную систему с механическим приводом, позволяющей самостоятельно производить забор воды без газоструйного вакуумного насоса пожарного автомобиля.

Применяются в составе пожарного автомобиля, Устанавливается в закрытых отсеках пожарных автомобилей, передвижных пожарных установок.

Технические характеристики центробежного пожарного насоса ПН-40УВ-01

Тип насоса: центробежный, одноступенчатый, консольный

Номинальная подача, л/с: 40

Номинальная частота вращения вала, об/мин: 2700

Напор насоса в номинальном режиме, м, не менее: 100

Максимальная подача, л/с: 50

Потребляемая мощность в номинальном режиме не более, л. с: 82

Потребляемая мощность при подаче 50л/с и 100м, не более л. с: 105

Максимальный напор, м: 115

Коэффициент полезного действия насоса, % не менее: 65

Максимальное давление на входе в насос, кгс/см2: 6

Максимальное давление на выходе из насоса, кгс/см2: 15

Тип дозирующего устройства: встроенное в насос, пеносмеситель с восьмью положениями дозатора

Уровень дозирования пенообразования, % - диапазон регулирования: 1-10

Уровень дозирования пенообразования, % - по шкале дозатора: 6±1, 3±05

Наибольшая подача раствора пенообразователя с объемной концентрацией (6±1, 3±05) %: 40

Время заполнения с наибольшей геометрической высоты всасывания, не более, с: 40

Наибольшая геометрическая высота всасывания, м, не менее: 7,5

Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее: 20

Габаритные размеры центробежного пожарного насоса ПН-40УВ-01

длина, мм: 700

ширина, мм: 940

высота, мм: 750

Количество и условный диаметр всасывающих патрубков: 1хDу125 мм

Количество и условный диаметр напорных (выходных) патрубков: 2хDу70 мм, 1хDу80мм

Масса (сухая), кг, не более: 80

Срок службы до списания, лет: 12

Состав и комплектность центробежного пожарного насоса ПН-40УВ-01

Насос ПН-40УВ.01 поставляется в сборе с вакуумной системой, коллектором, запорной арматурой, пеносмесителем, контрольно-измерительным комплектом приборов. Допускается по специальному заказу поставка насоса без коллектора, запорной арматуры, пеносмесителя, комплекта контрольно-измерительных приборов.
