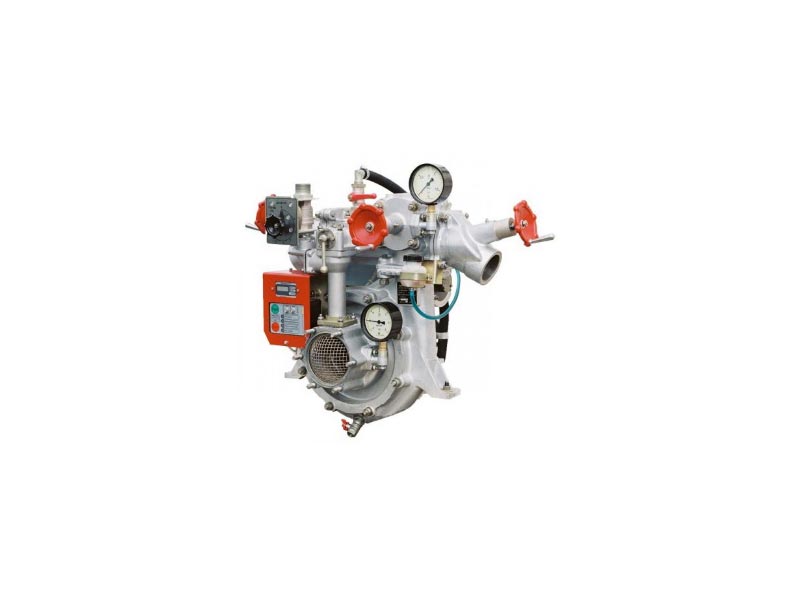

НЦПН-40/100УВМ

1. Базовая модель серии - пожарный насос НЦПН-40/100УВМ: укомплектован закрытыми подшипниками автомобильного типа, не требующими дополнительной смазки в течение всего срока службы насоса.

Уплотнение вала насоса выполнено торцевым уплотнением, которое не требует смазки и обслуживания в течение всего срока службы насоса.

В насосе применены задвижки, в конструкции которых установлен необслуживаемый сальник, резьбовая часть вынесена из зоны водяного потока, что исключает попадание абразивных частиц на резьбовые части.

Насос укомплектованмановакуумметрами, счетчиком моточасов и тахометром, объединенными в одном приборе.

2. Пожарный насос НЦПН-40/100УВМ.01 имеет в своем составе вакуумную систему с механическим приводом, что позволяет исключить из состава пожарной автоцистерны газоструйный вакуумный насос и самостоятельно забирать воду из источника.

Уплотнение вала насоса выполнено из терморасширенного графита, которое не требует смазки и обслуживания в течение всего срока службы насоса.Насосы поставляются в республики Казахстан и Беларусь для комплектования новых пожарных автоцистерн для подразделений МЧС и Министерств Обороны республик.

3. Пожарные насосы НЦПН-40/100УВМ.Э и (НЦПН-40/100УВМ.Э24) укомплектованы вакуумными системами водозаполнения с электрическим приводом с напряжением питания 12В, (24В). В отличие от своих аналогов, в составе вакуумной системы водозаполнения с электрическим приводом в качестве привода используется специально разработанный электродвигатель, а не автомобильный стартер, что позволяет использовать вакуумную систему водозаполнения с электрическим приводом более длительное время без отключения.

Пожарный насос НЦПН-40/100УВМ.Э.02, (НЦПН-40/100УВМ.Э24.02) с повышенной подачей до 60 л/сек, имеющий в своем составе вакуумную систему водозаполнения с электрическим приводом.

В пожарных насосах НЦПН-40/100УВМ.Э, НЦПН-40/100УВМ.Э24, НЦПН-40/100УВМ.Э.02, НЦПН-40/100УВМ.Э24.02 вакуумная система водозаполнения с электрическим приводом установлена моноблоком, но может идти отдельно от него.

Технические характеристики пожарных насосов

НЦПН-40/100УВМ

Центробежный, одноступенчатый, консольный;
Номинальная подача, л/с: 40;
Номинальная частота вращения вала, об/мин: 2 700;
Напор насоса в номинальном режиме, м, не менее: 105;
Максимальная подача, л/с: 60;
Потребляемая мощность в номинальном режиме не более, кВт: 62,2;
Максимальный напор, м: 115;
Коэффициент полезного действия насоса, % не менее: 65;
Максимальное давление на входе в насос, кгс/см2: 6;
Максимальное давление на выходе из насоса, кгс/см2: 15;
Допускаемый кавитационный запас при подаче 40 л/с и номинальном напоре, м, не более: 3,0;
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее: 20;
Время заполнения с наибольшей высоты всасывания, не более, с: 35;
Наибольшая геометрическая высота всасывания, м: 7,5;
Количество и условный диаметр всасывающих патрубков, мм: 1хDy125;
Количество и условный диаметр напорных патрубков, мм: 2хDy70, 1хDy80;
Тип дозирующего устройства: Встроенное в насос, пеносмеситель с восемью положениями дозатора.

НЦПН-40/100УВМ.01

Центробежный, одноступенчатый, консольный;
Номинальная подача, л/с: 40;
Номинальная частота вращения вала, об/мин: 2 700;
Напор насоса в номинальном режиме, м, не менее: 105;
Максимальная подача, л/с: 60;
Потребляемая мощность в номинальном режиме не более, кВт: 62,2;
Максимальный напор, м: 115;
Коэффициент полезного действия насоса, % не менее: 65;
Максимальное давление на входе в насос, кгс/см2: 6;
Максимальное давление на выходе из насоса, кгс/см2: 15;
Допускаемый кавитационный запас при подаче 40 л/с и номинальном напоре, м, не более: 3,0;
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее: 20;
Время заполнения с наибольшей высоты всасывания, не более, с: 35;
Наибольшая геометрическая высота всасывания, м: 7,5;
Количество и условный диаметр всасывающих патрубков, мм: 1хDy125;
Количество и условный диаметр напорных патрубков, мм: 2хDy70, 1хDy80;
Тип дозирующего устройства: Встроенное в насос, пеносмеситель с восемью положениями дозатора.

НЦПН-40/100УВМ

Центробежный, одноступенчатый, консольный;
Номинальная подача, л/с: 40;
Номинальная частота вращения вала, об/мин: 2 700;
Напор насоса в номинальном режиме, м, не менее: 105;
Максимальная подача, л/с: 60;
Потребляемая мощность в номинальном режиме не более, кВт: 62,2;
Максимальный напор, м: 115;
Коэффициент полезного действия насоса, % не менее: 65;
Максимальное давление на входе в насос, кгс/см2: 6;
Максимальное давление на выходе из насоса, кгс/см2: 15;
Допускаемый кавитационный запас при подаче 40 л/с и номинальном напоре, м, не более: 3,0;
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее: 20;
Время заполнения с наибольшей высоты всасывания, не более, с: 35;
Наибольшая геометрическая высота всасывания, м: 7,5;
Количество и условный диаметр всасывающих патрубков, мм: 1хDy125;
Количество и условный диаметр напорных патрубков, мм: 2хDy70, 1хDy80;
Максимальное разрежение, создаваемое вакуумным насосом, кгс/с: 0,85;
Электропотребление вакуумной системы за один рабочий запуск, А·час.: 0,2…1,2;
Тип дозирующего устройства: Встроенное в насос, пеносмеситель с восемью положениями дозатора.
